Активная акустическая система Turbosound iQ10

Turbosound iQ10 — профессиональная активная акустическая система

Модель iQ10 — это активный двухполосный громкоговоритель, сконструированный для решения широкого круга задач по звукоусилению. Система относится к серии iQ, в которой, помимо данной модели, представлены сателлиты с динамиками 8, 12 и 15 дюймов, а также два сабвуфера. Корпус iQ10 имеет универсальную геометрию: он может использоваться как фронтальный сателлит или как сценический монитор. Производитель позиционирует устройство как решение для мобильных и стационарных инсталляций, где требуется высокое звуковое давление в сочетании с компактными габаритами и развитой системой цифровой обработки сигнала.

Акустическое оформление и конструкция

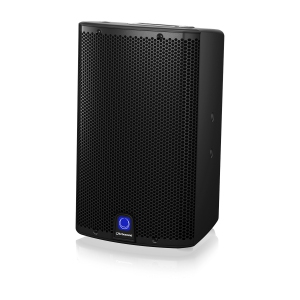

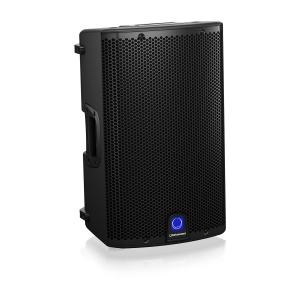

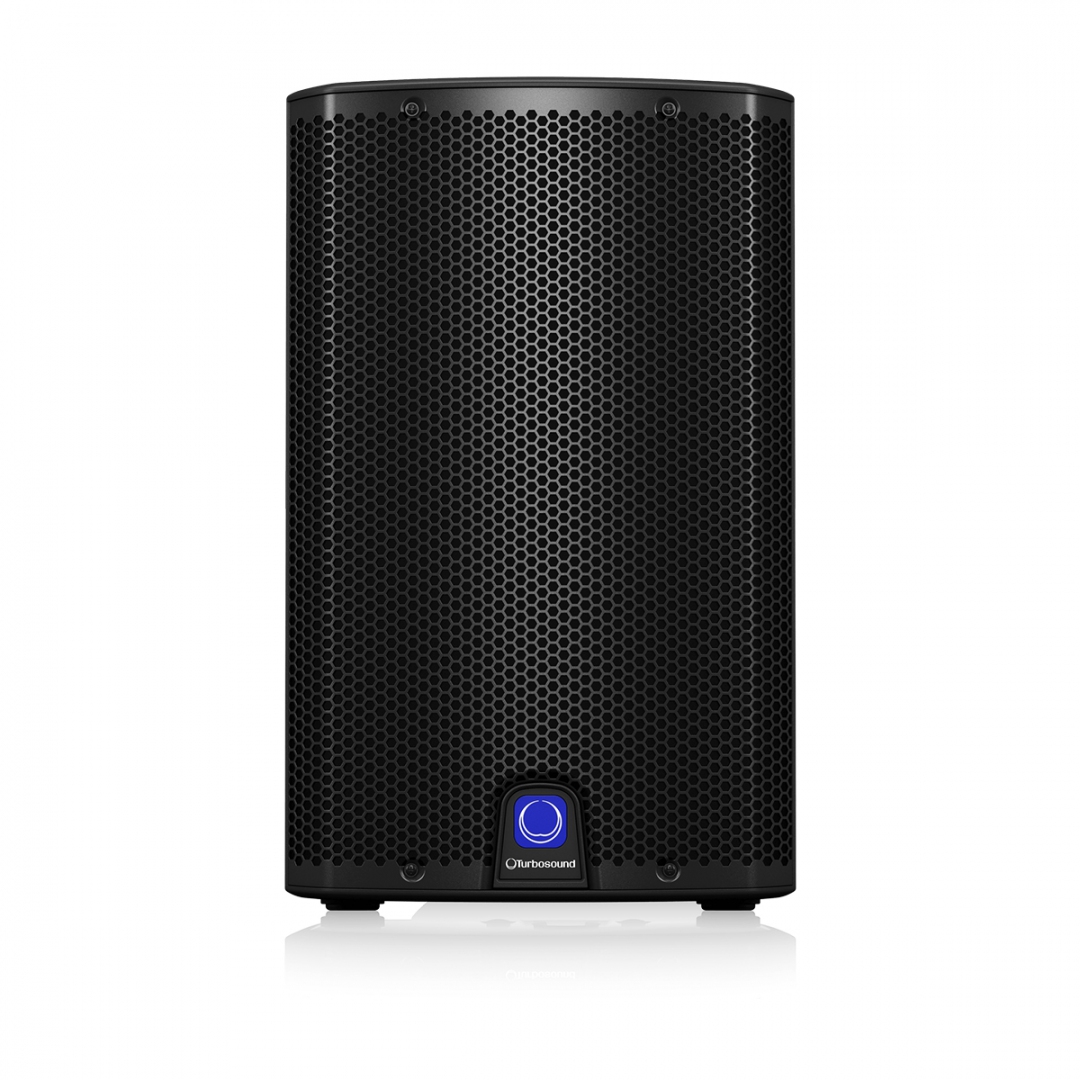

Кабинет выполнен из усиленного стекловолокном композитного полипропилена методом инжекционного литья. Материал обеспечивает жёсткость, устойчивость к царапинам и ударам, а также сохраняет небольшой вес — масса изделия составляет 17,2 кг. Перфорированная стальная решётка с порошковым покрытием защищает динамики от механических повреждений. Интегрированный стакан диаметром 35 мм позволяет устанавливать колонку на акустическую стойку. Благодаря двойному углу наклона стакана возможна установка как строго вертикально, так и с наклоном вниз для оптимального охвата аудитории. Для стационарного монтажа предусмотрены три резьбовые точки M10, а также опциональное рамочное крепление IQ10-WB, которое позволяет фиксировать громкоговоритель на стене или под потолком в горизонтальной или вертикальной ориентации. Для удобства переноски имеются две эргономичные ручки.

Излучатели

Низкочастотный тракт построен на 10-дюймовом драйвере с катушкой низкой массы. Такое решение улучшает переходную характеристику и обеспечивает быстрый отклик на импульсные сигналы. Высокочастотный диапазон воспроизводится 1-дюймовым компрессионным драйвером с медно-алюминиевой катушкой, выдерживающей высокие температуры. Драйвер нагружен на волновод с номинальной дисперсией 90° в горизонтальной и 60° в вертикальной плоскостях (по уровню -6 дБ). Частотный диапазон системы составляет 55 Гц – 18 кГц по уровню ±3 дБ и 50 Гц – 20 кГц по уровню -10 дБ.

Усилитель и DSP-обработка

За питание системы отвечает двухканальный усилитель класса D производства Klark Teknik, обеспечивающий пиковую мощность 2500 Вт. Усилитель работает в би-ампинговом режиме, подавая раздельные сигналы на НЧ- и ВЧ-излучатели через активный кроссовер. Интегрированный цифровой сигнальный процессор (DSP) Klark Teknik предоставляет следующие функции:

• Динамический эквалайзер, поддерживающий полный частотный диапазон на любой громкости.
• Лимитер с прозрачным ограничением для защиты от перегрузок и искажений.
• Пространственный контур управления (SCC) — компенсация частотной характеристики в зависимости от размещения колонки: на стойке, на полу, у стены или под потолком.
• Эквалайзер обратной связи (FBQ) — автоматическое обнаружение и подавление частот, вызывающих самовозбуждение.
• Кроссовер с настраиваемой частотой раздела от 75 Гц до 400 Гц.
• Регулируемая задержка сигнала в диапазоне от 0 до 300 мс.
• Функция разворота фазы.
• Пресеты эквализации для различных сценариев использования: живая музыка, речь, воспроизведение записей.
• Спикер-моделирование — эмуляция звучания ряда известных акустических систем.
• Возможность сохранения до 19 пользовательских пресетов.

Аналого-цифровое преобразование осуществляется с разрядностью 24 бита и частотами дискретизации 44,1/48 кГц.

Коммутационные возможности

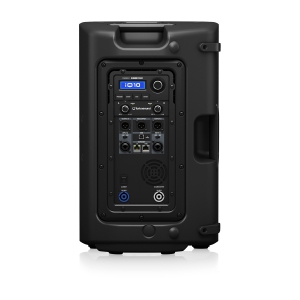

На задней панели размещён полнофункциональный пользовательский интерфейс с ЖК-дисплеем, поворотным энкодером и четырьмя кнопками навигации. Интерфейс обеспечивает доступ ко всем параметрам DSP: уровню, эквалайзеру, выбору пресетов, настройкам SCC, интеграции сабвуфера и управлению обратной связью. Входная секция включает два балансных комбинированных разъёма Combo Jack/XLR с независимой регулировкой усиления. Каждый канал оснащён переключателем чувствительности: линейный уровень +4 dBu или микрофонный -22 dBu. Максимальный входной уровень достигает +21 дБ. Выходная секция содержит:

• Два балансных выхода XLR для каналов A и B.
• Микшированный выход Mix Out на разъёме XLR.

Цифровой интерфейс представлен технологией Ultranet. Два разъёма RJ45 (Input/Link) позволяют передавать до 16 каналов несжатого аудиосигнала по стандартным кабелям категории CAT5. Ultranet совместим с цифровыми микшерами Behringer X32, Midas M32 и другими устройствами, поддерживающими данный протокол. К одному выходу Ultranet можно последовательно подключить до семи громкоговорителей. Для расширения количества линий применяется дистрибьютор Behringer P-16D. Встроенный USB-порт используется для подключения к компьютеру с целью удалённого управления системой и обновления прошивки DSP и библиотек моделирования. Электропитание подаётся через стандартный силовой разъём Neutrik powerCON.

Применение

Turbosound iQ10 ориентирован на использование в составе портативных звукоусилительных комплектов, стационарных инсталляций в конференц-залах, ресторанах, барах, клубах и на сценических площадках малого и среднего размера. Мониторная геометрия корпуса позволяет размещать колонку на сцене в качестве персонального монитора. Благодаря высокому звуковому давлению (129 дБ пик.) и широкой дисперсии система способна озвучивать аудиторию до 200–300 человек без дополнительного подзвучивания. В связке с сабвуферами серии iQ (iQ15B, iQ18B) iQ10 может применяться для проведения дискотек, живых концертов и корпоративных мероприятий с расширенным воспроизведением низких частот.

Примеры конкретных задач

• Озвучивание вокала и акустических инструментов в камерных залах.
• Фоновое музыкальное сопровождение в заведениях общественного питания.
• Усиление речи на конференциях, презентациях, свадьбах.
• Построение сценической мониторной линии для музыкантов.
• Использование в качестве DJ-монитора или основного портала в небольших клубах.
• Интеграция в распределённые системы звукоусиления с передачей аудиосигнала по сети Ultranet.
